Feinfühliges arbeiten Dank Servosteuerung

Kompakte hydraulische Schmiedepressen bis 88 t speziell für Messerschmiede

Antrieb erfolgt über handelsübliche Hochdruckreiniger, Je mehr bar der Hochdruckreiniger hat um so mehr drückt die Schmiedepressen und je leistungsstärker der Hochdruckreiniger in der Förderleistung ist um so schneller arbeiten die Pressen.  So ergeben sich eine Vielzahl von Varianten sei es bezüglich Presskraft, sei es bezüglich Pressgeschwindigkeiten.Wasser zirkuliert in geschlossenem Kreislauf. Schließt man den Hochdruckreiniger an die Hausleitung an bleibt die Waschfunktion erhalten.

Kaufen Sie eine ölhydraulische Schmiedepresse dann müssen Sie hinnehmen für welche Leistung der Schmiedepresse sich der Hersteller entschieden hat. E-Motor und Hydraulikpumpe sind nämlich in der Presse fix eingebaut. Bei unserer Technik sind Sie es die entscheiden und wählen den entsprechenden Hochdruckreiniger.

4 Pressegrößen stehen auf Grund der lagernden rostfreien Zylindern zur Wahl.

Verfügbare Zylinderinnendurchmesser: 118 mm;148 mm; 200 mm; 250 mm. Länge ist immer 300 mm und damit ergibt sich eine Höhe des Pressraumes für alle Größen der Schmiedepressen = 200 mm

Preise in Folge gelten für Schmiedepresse ohne Hochdruckreiniger

Schmiedepresse mit 118 mm Innendurchmesser des Zylinders hat eine Fläche des Kolben von 109 cm². Und daraus lässt sich je nach Wahl des Hochdruckreinigers Presskraft und Pressgeschwindigkeit errechnen. Zum Beispiel: Ein 400 V  Hochdruckreiniger mit 210 bar  bringt eine theoretische Presskraft von 22,89 t. Am Ende sind es dann wegen der Reibungsverluste 22 t. Pressgeschwindigkeit bei 10 l/min Förderleistung ist 17 mm/sec. Pressraumbreite ist 82 mm.

Preis = 2.800,00 €

Schmiedepresse mit Zylinder mit 148 mm Innendurchmesser hat eine Kolbenfläche von 172 cm². Hochdruckreiniger mit 180 bar ergibt eine Presskraft von theoretisch 30,96 t. Abzüglich Reibung verbleiben 30 t Pressgeschwindigkeit bei 10 l/min Förderleistung ist 10 mm/sec. Dies ist das gefragteste Modell. Pressraumbreite = 101 mm

Preis = 3.600,00 €

Zylinder mit 200 mm Innendurchmesser hat eine Kolbenfläche von 314 cm² . Hochdruckreiniger mit 180 bar von bringt theoretisch 56,52 t. Am Ende 55 t Bei 10l/min Förderleistung ergibt sich eine Pressgeschwindigkeit von 5 mm/sec, Um höhere Pressgeschwindigkeit zu bekommen kann man zwei Hochdruckreiniger parallel schalten. Pressraum ist 122 mm breit.

Preis = 5.800,00 €

Zylinder mit 250 mm Innendurchmesser hat eine Kolbenfläche von 490 cm² . Hochdruckreiniger mit 180 bar von160 bar ergibt eine theoretische Presskraft von 88,2t. Am Ende sind es über 85 t Pressgeschwindigkeit bei 10 l/min = 3,4 mm/sc. Auch hier empfiehlt sich die Parallelschaltung von 2 oder 3 Hochdruckreinigern.

Preis = 7.600,00 €

Gefragteste hydraulische Schmiedepresse ist mit 148 mm Zylinder. In Folge mit unterschiedlichen Hochdruckeiniger aus unserem Sortiment Die preiswerteste Kombination: 28 t Schmiedepresse mit Hochdruckreiniger = 3.800,00€

Hochdruckreiniger von  Annovi & Reverberi Mod:ARX 4 180DSS Schmiedepresse leistet 28 t; Pressgeschwindigkeit =  8 mm / sec

https://arxp.com/de

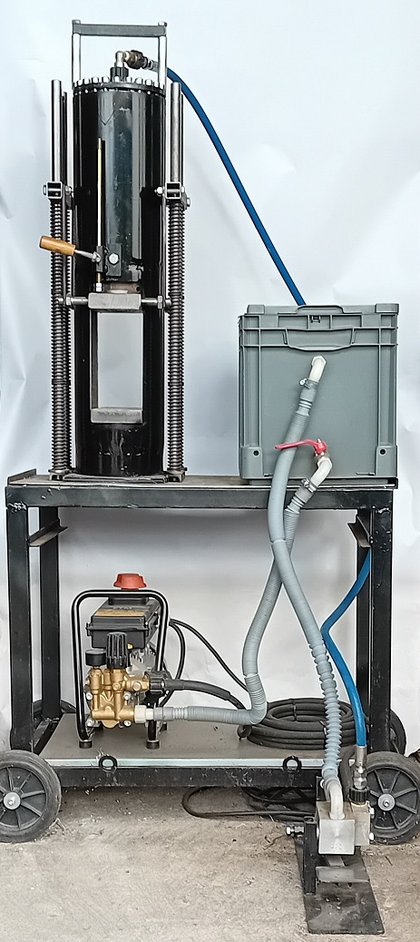

Im Bild neben dem Hochdruckreiniger der Vorratsbehälter für das Wasser und am Boden die Fußsteuerung

Folgendes Vido zeigt die Pressung eines Quadratrohres 50 x 50 mm mit 3 mm Wandstärke

Preis = 3.800,00. Lieferbedingnungen

Zu empfehlen bei Dauerbetrieb der Schmiedepresse

Gleiche Leistung von 28 t und etwas höhere Pressgeschwindigkeit von 8,5 mm/sec statt der 8 mm/sec bietet der Hochdruckreiniger vom Hersteller Annovi Reverberi aus Italien Modell 671 TTS

https://arblueclean.it/prodotto/idropulitrice-a-freddo-professionale-ar-blue-clean-671/?srsltid=AfmBOooxZGiuKtKcV6CNGm73oxAnCvhHrjRuXQPzKy6nesR5AEvSECZb

Wie wir unter Insiderwissen beschreiben haben Pumpen mit Kurbelwellenantrieb die höchste Qualität. Diese Technik hat genannter Hochdruckreiniger. Trotzdem ist dieser Hochdruckreiniger extrem kompakt und ohne Plastik Schnickschnack. Gleichen Hochdruckreiniger bietet auch DeWALT aus den USA an. Hat nur einen anderen Namen, wird aber von Annovi Reverberi produziert. Preis dieser so angetriebenen hydraulischen Schmiedepresse = 4.200,00 € Lieferbedingungen

Mit 400 V Drehstrom mehr Presskraft und Pressgeschwindigkeit

30 bis 34 t Presskraft je nach Hochdruckreiniger

Zur Wahl bieten wir zwei Hochdruckreiniger, Optik ist immer gleich, es ändert sich nur das Innenleben und die Leistung.

Mit den 200 bar Hochdruckreinigers des italienischen Herstellers Comet Modell K200 12/200 T Classic ergeben sich 34 t. Elektromotor ist mit 2800 U/min Schnellläufer daher preiswert,allerdings mit 86 dB etwas laut. Pressgeschwindigkeit = 12 mm/sec Gesamtpreis 4.580,00 €

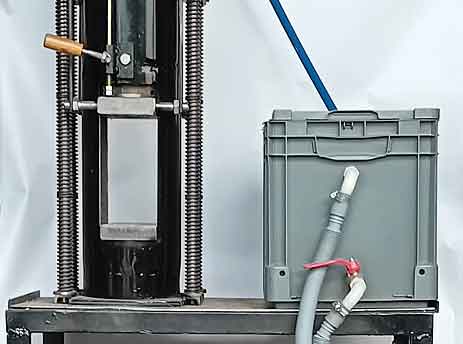

Im Bild neben dem Hochdruckreiniger der Vorratsbehälter für das Wasser und am Boden die Fußsteuerung

Alternativ: Hochdruckreiniger Modell Comet K 250 11/ 210  T Classic mit Elektromotor mit 1400 U/Minute, mit 210 bar und 11 Liter Förderleistung / min . Presse hat 34 t Presskraft und 11 mm / Sekunde Pressgeschwindigkeit. Hochdruckreiniger hat neben der höheren Presskraft den Vorteil das er, weil E-Motor Langsamläufer, weniger laut als der K 200 ist. Preis dieser Kombination = 4.780,00 €

Der absolute Hammer, die 38 t Schmiedepressen

Hydraulische Schmiedepresse mit Hochdruckreiniger l Annovi Reverberi Modell Blue Clean 10 Series1005K

https://arblueclean.it/prodotto/idropulitrice-a-freddo-professionale-ar-blue-clean-1007xe-2/?srsltid=AfmBOop0VcMk7X2cYLnRCoEACRfsHuLO0j8gpiyczJdOsUgTfOFcCf5Y

Ist ein Langsamläufer mit 400 V und  7,4 kW , bringt 230 bar Druck und 15 l/min Förderleistung. Auch dieser ist extrem kompakt mit nur das Notwendigste an Kunststoff. Wenn man ihn vom Fahrgestell abnimmt kann man ihn unter der Schmiedepresse verstauen

Pressgeschwindigkeit = 15 mm/sec

Presskraft 38 t

Dieser Hochdruckreiniger ist auf Grund seiner Leistung sperrig. Da der Druckschlauch 10 m lang ist kann man den Hochdruckreiniger entfernt kaufen lassen.

Preis der Schmiedepresse mit diesem Hochdruckreiniger  = 4.950,00 € Lieferbedingungen

Maße des Pressraums

Wie bereits bei den Zylindergrößen angegeben ist die Höhe des Pressraumes für alle Modelle gleich, es ändert sich nur die Breite: ´ Zweites Foto zeigt Kraft des Magneten. Zusätzlich können die Stempel angeschraubt werden.

Es zählt auch die Abkühlgeschwindigkeit

Die Bauart mit seitlich geschlossenem Pressraum hat den Vorteil dass sich das 15 mm starke  Rohr erhitzt und  zurück strahlt.

Feinfühlige Fußpedalsteuerung

Üblicherweise erfolgt bei hydraulischen Freiformschmiedepressen die Fußpedalsteuerung  elektromechanisch mit Endschalter. Unsere hydraulischen Schmiedepressen haben keinen Stromkreislauf. Die Steuerung erfolgt rein hydraulisch ohne Endschalter. Ein Saugventil ohne bewegliche Teile lässt das Wasser entweder in den  Zylinder strömen oder saugt es zurück. Je nachdem man das Pedal nach unten drückt und das Zwei-Weg- Sitzventil sich schließt oder öffnet  erhöht oder senkt sich der Druck im System.. Bei höherem Systemdruck fließt das Wasser in den Zylinder, umgekehrt wird es zurück gesaugt und hebt den Pressstempel.. Das einzige bewegliche Teil in der Steuerung ist genanntes Ventil.. Zwei-Wege-Ventil ist die einfachste  Bauart von Ventilen. Braucht keine Wartung. Und wichtig: Was nicht ist kann nicht kaputt gehen.

Zusätzlich ergibt sich ein feinfühlige Servosteuerung..

Zum Lieferumfang

Zum Lieferumfang gehören 4 Stahlplatten 210 x 100 x 10 mm mit Bohrungen zum Anschrauben Messerschmiede können so ihre selbst gefertigten Gesenke anschweißen . Abstand der Bohrungen.= 180 mm. Bohrungen haben einen Durchmesser von 10 mm. Platten sind Laser geschnitten und daher sehr genau und können als Schablone für Selbstfertigung dienen.

Was unsere Schmiedepressen nicht bieten und warum

Andere Hersteller bieten die hydraulischen Schmiedepressen mit 2 Geschwindigkeiten an. Eine zweite Geschwindigkeit betrifft den Leerhub und Rückhub. Nun ist es es so das für das Schmieden von Messern die Glut ja nicht groß sind. Um die Glut zu drehen oder weiter zu schieben muss der Stempel ja nur 1 bis2 cm zurückgefahren werden. Zeitdauer 1 bis 2 sec. Dank unserer feinfühligen Servosteuerung kann man das exakt steuern. Schmiedepressen von Wettbewerbern benötigen im Gegensatz zu uns einen hohen Aufwand an Technik der sich am Ende im Preis niederschlägt. Dazu kommt noch die Komplexität der Ölhydraulik statt der Klarwasserhydraulik.Teilweise sind die Preise der Schmiedepressen unserer Wettbewerber ein Vielfaches..Nachprüfen können Sie unsere Aussage unter Preise wo wir unsere Wettbewerber nennen

Versand auf Europalette

Um zu wissen wie die Schläuche angeschlossen werden erfolgt der Versand  so das die Presse noch auf der Palette in Betrieb genommen werden kann. Also Stecker in die Steckdose und Wasser in den Vorratsbehälter und los geht´s

Selbstabholung. Schmiedepresse samt Hochdruckreiniger im Kofferraum eins PKW´s.
